概述

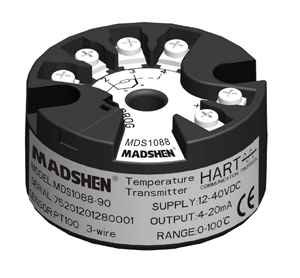

MDS1088是一种HART型两线制温度变送器，可用于检测热电阻，热电偶，毫伏和电阻信号，输出4-20mA和标准HART信号，并拥有优异的性能、可靠性和抗干扰能力；广泛适用于各种工业应用。

特性

●热电阻，热电偶通用
●可通过各种Hart设备组态
●输入输出电磁隔离
●内置高精度冷端补偿
●组态数据动态存储
●24位数字化转换结合数字线性化技术，精度更高
●真空浇注工艺，抗震防潮
●电磁兼容性符合EN 61326 和EN21
●适合安装于标准接线盒（DIN B）内


输入信号与基本误差

MDS1088		输入范围		基本误差
输入类型		测量范围	最小量程	绝对误差	量程误差
热 电 阻	Pt 100	-200～850℃	20℃	±0.2℃	±0.1% F.S
	Pt 1000	-200～850℃	20℃	±0.3℃	±0.1% F.S
	Cu50	-50～150℃	20℃	±0.2℃	±0.1% F.S
	Cu100	-50～150℃	20℃	±0.2℃	±0.1% F.S
	Ni1000	-60～250℃	20℃	±0.3℃	±0.1% F.S
线性电阻		0-400Ω	10Ω	0.1Ω	±0.1% F.S
		0-4000Ω	100Ω	0.25Ω	±0.1% F.S
热 电 偶	K型	-200～1372℃	50℃	±0.5℃	±0.1% F.S
	S型	0～1768℃	200℃	±1.5℃	±0.1% F.S
	E型	-200～1000℃	50℃	±0.5℃	±0.1% F.S
	B型	100～1820℃	200℃	±1.5℃	±0.1% F.S
	R型	0～1768℃	200℃	±1.5℃	±0.1% F.S
	T型	-200～400℃	50℃	±0.5℃	±0.1% F.S
	J型	-200～1200℃	50℃	±0.5℃	±0.1% F.S
	N型	-200～1300℃	50℃	±1℃	±0.1% F.S
毫伏电压		-10～100mV	5mV	30uV	±0.1% F.S













































 备注：

1、精度测试时环境温度25±2℃,24V电源电压，250欧负载；
2、应用时实际误差取绝对误差和量程误差的最大值；


工作环境

工作温度：-40到85℃
存储温度：-50到120℃
相对湿度：0～95%RH 允许凝结
大气压力：86～106kPa


工作电源

电源电压：12～40V
电源允许纹波：Vp-p＜1.0%
电源电压影响：＜0.002% F.S /V


绝缘

绝缘电阻：≥500MΩ（500VAC）
绝缘强度：1500VAC/60s（漏电流小于1.0mA）


输入

输入信号：热电阻、热电偶、毫伏与电阻信号
具体参见输入信号与基本误差



输出

2线制4-20mA输出与标准数字HART信号
线性输出范围：3.9 mA≤I≤21.0mA
故障低报警值： 3.5～3.8mA (出厂默认3.8mA，用户可配置)
故障高报警值：21.0～22.0mA (出厂默认22mA，用户可配置)
输出纹波：Vp-p≤20mV



基本误差

基本误差：≤±0.1 % F.S（具体参见输入信号与基本误差）



温度漂移

温度漂移：≤±0.005% F.S/℃



最大负载

最大负载电阻 = (供电电压 – 12V) / 0.022A。
当供电电压为24V时，最大负载为545Ω


热电阻相关参数

允许传感器单根电缆线最大线电阻：10Ω
传感器电缆线电阻影响：0.05Ω/10Ω
热电阻激励电流：≤250uA
热电阻连接方式：两线、三线或四线制输入，默认三线制输入


热电偶相关参数

冷端补偿方式：内部或外部补偿，用户可配置，出厂默认内部补偿
内部补偿精度：≤0.5℃（-40～85℃）


阻尼参数

0～60s，用户可配置，出厂默认为0.0s



启动时间

变送器电源接通后5分钟后可达到技术规格范围内的性能



响应时间（T₉₀）

阻尼参数为0时，响应时间≤1s





如需详细资料请下载：MDS1088两线制智能温度变送器





:

:

:

:

:
